集合式电容器电抗器组是现代变电站中用于无功补偿、提高电能质量和系统稳定性的关键设备。随着电力系统规模的扩大和负荷特性的复杂化，其应用日益广泛。
一、 核心作用与工作原理

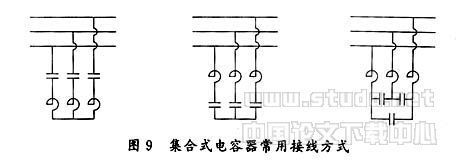

集合式电容器电抗器组通常由高压并联电容器和与之串联的电抗器构成一个集成化单元。其主要作用在于：
- 无功补偿与调压：电容器发出容性无功，抵消感性负荷（如电动机、变压器）吸收的无功功率，提高功率因数，减少线路损耗，并支撑母线电压。
- 谐波抑制与滤波：通过合理配置电抗器的电抗率（如5%、6%、12%等），使其与电容器在特定次谐波（如5次、7次）频率下形成串联谐振，呈现高阻抗，从而有效抑制该次谐波流入系统，兼有滤波功能。
- 限制合闸涌流：串联电抗器能有效限制电容器组投入瞬间产生的巨大涌流，保护电容器和开关设备。
二、 在变电站中的典型应用场景
- 主变低压侧集中补偿：通常安装于35kV或10kV母线上，进行集中式无功补偿，直接改善变电站出线的功率因数，是应用最广泛的模式。
- 特定负荷补偿：为站内大型异步电机、整流设备等冲击性或谐波源负荷提供就近补偿与滤波，避免对系统造成污染。
- 电压稳定控制：在长距离输电线路末端或负荷波动大的变电站，通过自动投切电容器电抗器组，快速调节无功，稳定电压水平。
三、 主要配套设备及其功能

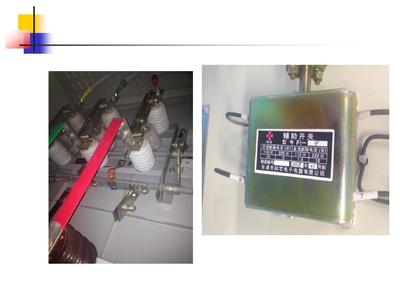

一套完整的集合式电容器电抗器组装置，除核心的电容器和电抗器外，还包括：
- 投切开关设备：如真空断路器、真空接触器或SF6断路器，要求具备频繁投切能力和耐受涌流能力。
- 保护与控制设备：包括微机保护装置（实现过流、过压、欠压、不平衡电流/电压保护等）、自动投切控制器（根据功率因数或电压自动控制分组投切）。
- 放电与接地设备：放电线圈或电阻，确保电容器退出运行后能在规定时间内将残余电压降至安全值。
- 测量与计量设备：电流互感器、电压互感器，用于监测和保护。
- 支撑与连接设备：集成式框架、绝缘子、母排、电力电缆等。
- 辅助设备：金属氧化物避雷器（限制操作过电压）、串联限流电抗器（若有需要）、围栏及安全标识等。
四、 应用优势与注意事项
优势：
- 集成化，节省空间：集合式结构紧凑，占地面积小，尤其适合变电站空间有限的场合。
- 安装维护简便：整体安装，现场接线工作量小，维护相对集中。
- 补偿效率高：可根据系统需求灵活配置容量和电抗率，针对性强。
注意事项：
- 参数匹配设计：电抗率的选择必须基于系统背景谐波测量，避免与系统发生有害谐振。
- 保护配置完善：必须配置可靠的不平衡保护，及时发现电容器内部故障。
- 运行环境监控：注意环境温度、通风条件，避免电容器过热。
- 定期巡检与预防性试验：检查渗漏油、鼓肚、异常声响，定期测量电容值、介质损耗等。
集合式电容器电抗器组作为变电站无功补偿与谐波治理的得力方案，其高效、集成的特点满足了现代电力系统对电能质量的苛刻要求。其成功应用依赖于科学的系统设计、正确的设备选型与配套，以及规范的运行维护管理。随着智能电网技术的发展，其与控制系统的联动将更加智能化、自动化，为电网的安全、经济、优质运行提供更有力的支撑。
